ابزار Hillshade

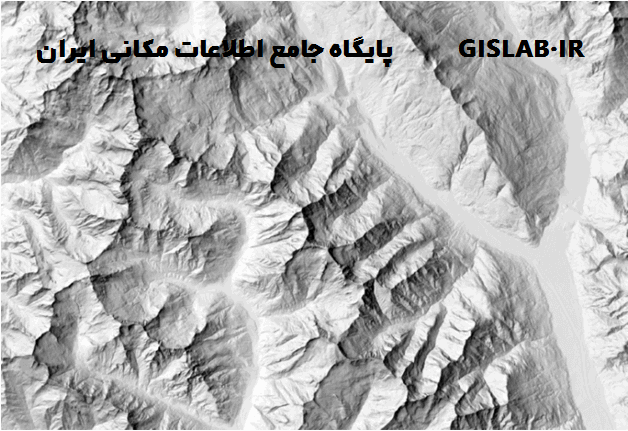

ابزار Hillshade به منظور تهیه نقشه سایه روشن کاربرد دارد. این نقشه یکی دیگر از نقشه‌هایی است که می‌توان از روی لایه‌های ارتفاعی تهیه کرد. این نقشه با فرض چگونگی قرار گیری ناهمواری‌ها در معرض تابش نور خورشید تهیه می‌شود. در اینجا نرم افزار شرایط مجازی را فراهم می‌کند تا کاربر با قرار دادن ناهمواری‌ها در معرض تابش نور خورشید و در نظر گرفتن عواملی مثل جهت تابش ، زاویه تابش و بلندای آفتاب مناطقی که در سایه یا در معرض تابش نور قرار می‌گیرند را به صورت سه بعدی تجسم کند. در این نقشه ناهمواری‌هایی که در برابر تابش مستقیم قرار می‌گیرند روشن‌تر و ارتفاعات پشت به آفتاب تاریک‌تر خواهند بود. این نقشه در تجسم سه بعدی مناظر در هنگام تابش نور خورشید کاربرد دارند. در تهیه این نقشه چهار عامل دخالت دارند.
تعیین کننده زاویه تابش خورشید است. این زاویه بین 0 تا 90 درجه اندازه گیری می‌شود.
تعیین کننده زاویه افقی خورشید جهت تابش به ناهمواری‌ها است. این زاویه از جهت شمال و در جهت چرخش عقربه های ساعت از 0 تا360 درجه قابل تغییر است.
3-شیب ناهمواری‌ها
شیب ناهمواری‌ها سطحی بین 0 تا90 درجه را شامل می‌شود.
سطح جهات شیب متغیری بین 0 تا 360 درجه را شامل می‌شود.
